36.000 stroken stof: zo versterkt Rijkswaterstaat de dijk op Marken
Langs de kust van Marken werkt Rijkswaterstaat aan een stevige, toekomstbestendige dijk. We plaatsen verschillende zandlagen tegen de bestaande dijk. De bodem is hier slap en zakt langzaam in.
Zonder ingrepen zou het jaren duren voordat de ondergrond stevig genoeg is om het gewicht van een nieuwe zandlaag te dragen. Daarom wordt de grond ontwaterd met ‘verticale drainage’. En daarvoor is een opvallende machine nodig: de vibrostelling.
Wat is verticale drainage?
Verticale drainage bestaat uit smalle stroken geotextiel, een stevige, waterdoorlatende stof, die verticaal in de bodem worden geplaatst. Ze vormen als het ware ‘snelwegen’ voor het grondwater, waardoor het water makkelijker en sneller omhoog kan stromen. Dat versnelt de inklinking van de bodem: een proces dat zonder hulp jarenlang kan duren, maar dankzij de drains aanzienlijk wordt verkort.
De rol van de vibrostelling

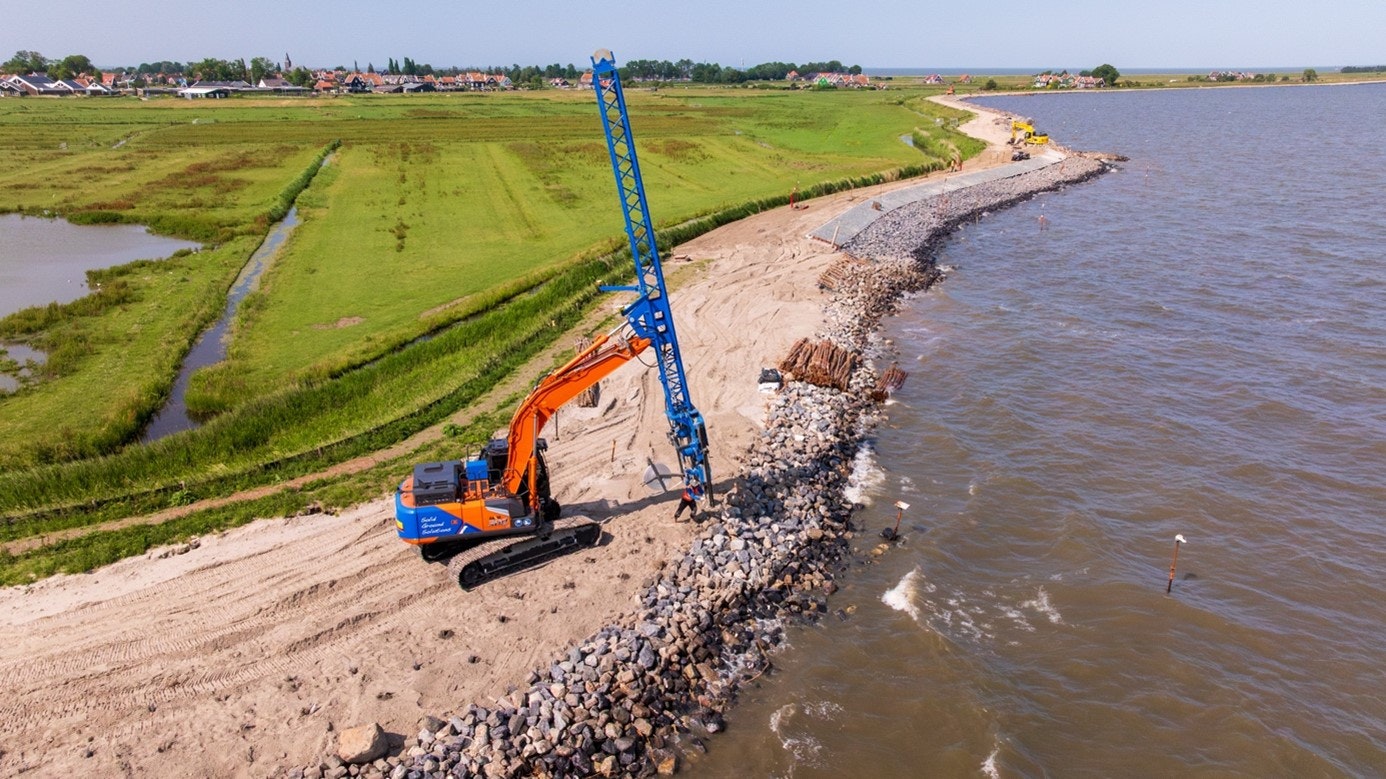

De vibrostelling is een kraan die deze verticale drains diep de bodem intrilt. Soms wel tot 6 m diep. Op die manier ontstaat er in de bodem een netwerk van afvoerbanen voor het water, waardoor de ondergrond sneller stabiel wordt.
36.000 stroken stof
Op Marken plaatst de aannemer in totaal ongeveer 36.000 van deze drains, oftewel stroken geotextiel. Een groot deel van deze drains is inmiddels al geplaatst. Plaatsing gebeurt in een vast stramien, met om de 1,5 m een drain, zowel boven als onder water. De vibrostelling speelt hierin een hoofdrol. Op plekken waar puin in de grond zit, komt een speciale variant van de machine in actie: die trilt het puin kapot of opzij, zodat ook daar de drains op de juiste diepte terechtkomen.
Sneller en slimmer bouwen
Meetapparatuur in de bodem houdt de voortgang van het inklinkproces in de gaten. Zo kan het dijkversterkingsteam tijdig bijsturen als dat nodig is. Dankzij de vibrostelling verloopt dit proces sneller en met minder risico op ongelijke zetting van de ondergrond. Het resultaat: een dijk die weer decennialang bescherming biedt tegen de kracht van het water. En dat begint dus met… een tril en stroken stof.
